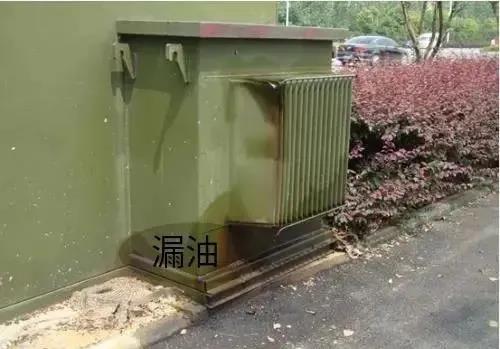

一、變壓器滲泄漏油的具體危害

1. 變壓器滲漏油現(xiàn)象不僅嚴重影響外觀，而且會因變壓器需停運排除滲漏而造成經濟損失。若變壓器地面基礎上油跡較多時，還可能成為引發(fā)火災的隱患。

2. 滲漏油會嚴重干擾運行維護人員對變壓器儲油柜內的密封狀況和油位計指示的正確性監(jiān)視和判斷。

3. 因滲漏而使油位降低后，可能使帶電接頭、開關等處在無油絕緣的狀況下運行，從而可能導致?lián)舸?、短路、燒損，甚至引起設備爆炸。

4. 變壓器滲漏油后，會使全密封變壓器喪失密封狀態(tài)，易使油紙絕緣遭受外界的空氣、水分的入侵而使絕緣性能降低，加速絕緣的老化，影響變壓器的安全、可靠運行。

5. 此外，當儲油柜頂部放氣塞、套管導電頭等部位出現(xiàn)密封損壞，或者儲油柜頂部及其聯(lián)管存在砂眼時，因部位較高，即使可能不會出現(xiàn)滲漏油現(xiàn)象，但可能進入雨水、潮氣，導致絕緣性能變壞，甚至造成絕緣擊穿、繞組燒毀事故。

二、治理變壓器滲泄漏油的措施

處理滲油之前必須認真分析，查明滲漏的原因和確切滲漏點。對存在的油污點，先用清洗劑清洗，用干凈水沖洗，最后用凈布反復清擦，找到滲漏點的準確位置。

①. 利用焊接治理變壓器漏油

變壓器油箱上部發(fā)現(xiàn)滲漏油時，只須排出少量的油即可焊接處理；油箱下部發(fā)現(xiàn)滲漏時，由于吊芯放油浪費太大且受現(xiàn)場條件限制，可采用帶油焊接處理。帶油補焊應在漏油不顯著的情況下進行，否則應采用抽真空排油法造成負壓后焊接，負壓的真空度不宜過高，以內外壓力相等為宜，避免吸入鐵水。補焊時應將施焊部位的油跡清除干凈，最好用堿水沖洗再擦干；施焊過程中要注意防止穿透和著火，施焊部位必須在油面以下；施焊時采用斷續(xù)、快速點焊，燃弧時間應控制在10s～20s之內，絕對不允許長時間連續(xù)焊接。

補焊滲漏油較嚴重的孔隙時，可先用鐵線等堵塞或鉚后再施焊；在靠近密封橡膠墊圈或其它易損部件附近施焊時，應采取冷卻和保護措施。

有的網(wǎng)友普遍認為變壓器器身及附件漏油，必須吊出器芯放干凈油后再進行焊接處理，這種方法雖然安全，但是費時費力，還會影響用電。

（1）根據(jù)帶油修理時熱量很快散發(fā)掉的特點，采用電弧焊進行補修，千萬不要用氣焊。





（2）為了防止漏出的油氣化妨礙焊接，可以用石棉繩或其它軟一點兒的細繩將漏縫堵住，再進行焊接。對于大一點的漏縫，可以一部分一部分的焊接，將漏油處歸結至一點時，再用石棉繩堵死焊接。如果是器身漏油，可以用錘子輕捻，將漏油口捻死再焊。

（3）焊接速度要快，對于漏油處較大的縫隙，最好焊一會停一會，每次焊接時間不超過20秒。間歇幾分鐘再焊，讓油冷卻一會。





（4）如果漏油點不明顯，只是出現(xiàn)輕微漏油現(xiàn)象，可以使用肥皂臨時補漏，方法是將肥皂用清水泡一下，然后在滲油點上來回涂抹幾次即可。此種方法只是臨時措施，等待有機會了再焊接補漏。

但是有一點需要注意，焊接前必須停電，確認無電后再進行，并把油枕上的加油孔螺絲打開，讓空氣流通。同時準備好砂子和滅火器等消防器材，以防萬一。

②更換密封治理變壓器滲漏油

密封橡膠的承壓面積應與螺釘?shù)牧α肯噙m應，否則難以壓緊；更換油塞橡膠密封環(huán)時，應將該部件各進口處的閥門和通道關閉，在自身負壓保持至大量出油的情況下進行更換，密封件應有良好的耐油和抗老化性能，較好的彈性和機械性能，密封材料盡可能避免使用石棉盤根和軟木墊等材料。

③現(xiàn)場快速粘結封堵變壓器滲漏油
